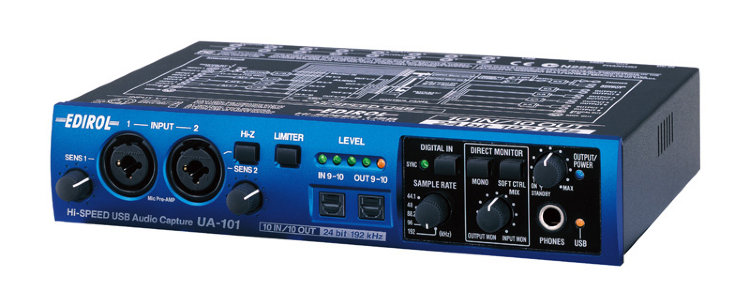

EDIROL UA-101 USB-аудио интерфейс

10-канальный USB-аудио интерфейс EDIROL UA-101

UA-101 – это USB 2.0 аудио интерфейс 24 бита 192 кГц на 10 входов и 10 выходов, предназначенный для многоканальной компьютерной записи. Модель размещена в компактном корпусе в половину рэковой единицы.

    * Одновременный поток 10 входов и 10 выходов 24бита/96 кГц.
    * Исключительная чистота звука с 40-битной внутренней обработкой
    * Полный дуплекс 6 входных и 6 выходных каналов при работе в режиме 24 бита 192 кГц.
    * Два микрофонных предусилителя профессионального качества.
    * Встроенный аналоговый литимер и индикатор лимитера
    * Гибкая коммутация с большим количеством входов и выходов; возможность автономной работы без компьютера в качестве микшера и маршрутизатора
    * Балансные входы и выходы
    * Уровень входного сигнала может быть установлен +4 или –10 дБ (для входов 3/4, 5/6, 7/8, не оборудованных микрофонным предусилителем)
    * Цифровой оптический входной и выходной порт S/PDIF с индикатором синхронизации
    * Вход и выход MIDI
    * Прямой мониторинг с нулевой латентностью
    * Мощный драйвер с низкой латентностью с поддержкой WDM/ASIO 2.0
    * Встроенный микшер и маршрутизатор, управляемый с программной Панели Управления, сохраняющий установки в автономном режиме (без компьютера).
    * Выбор режима с помощью специального переключателя: Hi-SPEED (USB 2.0) или Full-SPEED (USB 1.1)
    * Передача MIDI с минимальной задержкой с помощью технологии FPT
    * Твердый металлический корпус размером в половину рэковой единицы.

Вы можете записывать и прослушивать до 10 каналов одновременно при работе с аудио 24 бита 96 кГц, что дает огромные возможности для студийного музыканта. Или же Вы можете записывать и воспроизводить до 6 каналов одновременно при частоте дискретизации 192 кГц с разрядностью 24 бита.

* Некоторые компьютеры не смогут реализовать весь потенциал, который предоставляет UA-101 в силу недостаточной производительности.

Исключительное качество аудио при 40-битной внутренней обработке
UA-101 используется лучшие аналоговые компоненты, которые в полной мере соответствуют высочайшим профессиональным требованиям.

Два профессиональныъ микрофонных предусилителя
UA-101 – это студийный звукозаписывающий центр с микрофонными предусилителями, обеспечивающими очень ясный звук. 2 входных комбинированных разъема XLR-TRS позволяют включить фантомное питание. Встроенный индикатор состоит из 5 светодиодов, что позволяет установить необходимый уровень записи.

Встроенный аналоговый лимитер и индикатор уровня
Благодаря встроенному аналоговому микшеру UA-101 допускает более свободно относиться к установке уровня записи. Лимитер исключит искажения сигнала при превышении значения 0 дБ.

Таким образом, высококачественные записи с широким динамическим диапазоном могут быть сделаны в обстановке живого концерта без боязни потерять фрагмент вследствие резкого перепада громкости.

Со своим встроенным источником питания UA-101 предлагает балансные входы с переключаемой чувствительностью +4 или –10 dBu, балансные выходы (порты 1 – 8), а также балансный выход для монитора Monitor Out (L/R) на задней панели.

Широкий выбор коммутационных возможностей
Помимо перечисленных выше входов и выходов UA-101 содержит также пару входов на комбинированных разъемах с возможностью подачи фантомного питания, возможность прямого включения гитары во вход Hi-Z, 6 балансных входов на стереоджеках 1/4 дюйма, 10 балансных выходов на стереоджеках 1/4 дюйма, оптический цифровой вход и выход S/PDIF на передней панели, выход для наушников и порты MIDI IN и MIDI OUT.

Прямой мониторинг с нулевой латентностью
UA-101 обеспечивает управление прямым мониторингом прямо с передней панели, позволяя напрямую услышать, какие сигналы пишутся в компьютер без прослушивания через программу. Функция прямого мониторинга напрямую соединяет входы с мониторным выходом. Это позволяет экономить производительность процессора в таких ресурсоемких задачах, как запись и обработка многоканального аудио.

Переключатель выбора режима Hi-SPEED/Full SPEED
На задней панели UA-101 содержится переключатель режима Hi-SPEED (480 Mbps, USB 2.0) или Full-SPEED (12 Mbps, USB 1.1). В режиме Hi-Speed UA-101 достигает максимума своих спецификаций, позволяя работать в качестве многоканального аудиоинтерфейса. В режиме Full-Speed UA-101 работает в качестве двуканального аудиоинтерфейса 24 бита/96 кГц. Этот режим совместим с CoreAudio в системе Mac OS X, ASIO 2.0 в системе Mac OS 9, и WDM/ASIO2.0 в системе Windows в большинстве приложений с низкой латентностью.

Передача MIDI с низкой латентностью благодаря технологии FTP
Обработка MIDI в UA-101 осуществляется с помощью технологии FTP (Fast Processing Technology of MIDI transmission). Эта технология не зависит от приложения, которое Вы используете. Она просто обеспечивает стабильную и высокоскоростную работу с MIDI.

UA-101 вмещает все последние технологические наработки EDIROL в компактный прочный корпус размером всего в половину рэка.

Число каналов 44.1/48/88.2/96 кГц.  Запись: 10 каналов. Воспроизведение: 10 каналов. Полный дуплекс. 192 кГц.  Запись: 6 каналов. Воспроизведение: 6 каналов. Полный дуплекс. * Некоторые компьютеры не смогут обеспечить требуемую производительность. Обработка сигнала Разрядность компьютерного интерфейса: 24 бит Разрядность цифрово-аналогового и аналогово-цифрового преобразования: 24 бита Частота дискретизации Цифровой выход: 44.1/48/88.2/96 кГц Цифровой вход: 44.1/48/88.2/96 кГц Цифрово-аналоговое и аналогово-цифровое преобразование: 44.1/48/88.2/192 кГц Частотный диапазон При частоте дискретизации 96.0 кГц: от 20 Гц до 40 кГц (+1 дБ/-1 дБ) При частоте дискретизации 88.2 кГц: от 20 Гц до 40 кГц (+1 дБ/-1 дБ) При частоте дискретизации 48.0 кГц: от 20 Гц до 22 кГц (+1 дБ/-1 дБ) При частоте дискретизации 44.1 кГц: от 20 Гц до 20 кГц (+1 дБ/-1 дБ) Номинальный входной уровень Входные разъемы 1-2 на передней панели (тип XLR): от –50 до –10 dBu Входные разъемы 1-2 на передней панели (джеки 1/4 дюйма): от –35 до +4 dBu Входные разъемы 3-8 на задней панели (балансные джеки 1/4 дюйма): от –10 до +4 dBu Номинальный выходной уровень Выходные разъемы 1 – 8: +4 dBu (балансные) Остаточные шумы: Для выходов 1-2: -98 dBu (во входы включены заглушки 1 кОм, общая громкость MAIN VOLUME: 0 dB, чувствительность по входу INPUT SENS: +4 dBu, DIRECT MONITOR VOLUME: 0 dB) Соотношение сигнал/шум по выходу 107 дб; по входу 101 дБ Интерфейс USB 2.0 или USB 1.1 Цифровые входы и выходы Digital: оптический (IEC60958) MIDI IN/OUT Коммутация: Передняя панель: Входные комбинированные разъемы 1–2 (XLR/TRS) разъемы XLR (балансный сигнал с возможностью подачи фантомного питания +48 В) 1/4-дюймовый разъем TRS (балансный сигнал)* Входной разъем 2 переключается в высокоомный режим (Hi-Z) для прямого включения гитары или баса. Цифровой входной разъем Digital In (оптический) Цифровой выход Digital Out (оптический) Разъем для наушников (стереофонический 1/4-дюймовый разъем) Задняя панель: входные разъемы 3-8 – 1/4-дюймовый джек TRS, балансный Выходные разъемы 1–8: 1/4-дюймовый джек, балансный Разъемы MIDI: (In, Out) Разъем USB Питание: От адаптера 9В. Потребляемый ток: 1000 мА В комплекте: Руководство пользователя, компакт-диск с драйвером, адаптер питания, кабель USB 2.0(A-B). Размеры и вес: Ширина – 218 мм; глубина – 159,1 мм; высота – 45,1 мм Вес – 1,15 кг. Подробная статья об UA-101
