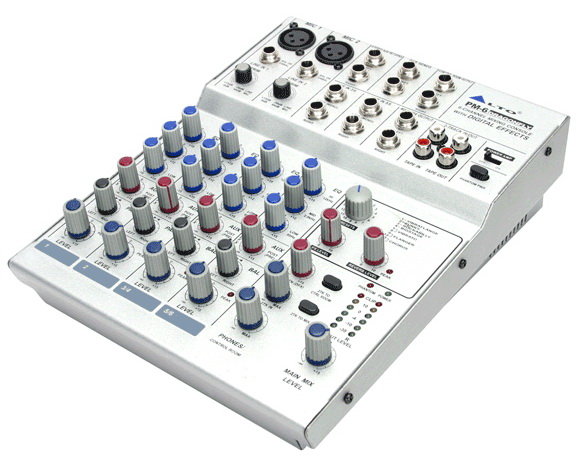

Dragonfly серия высококачественных цифровых усилителей представляет
следующую линию многофункциональных микшерных пультов. Цифровая
технология усилителей этого класса дала возможность приблизить вес
микшеров PM-6 и PM-8 к таким же пассивным микшерам!
Аудио микшер с усилителем 2*80 Вт/4 Ом, имеет два моноканала, два
стереоканала и одну шину посыла на эффекты.
Каждый моноканал содержит микрофонный вход (симметричный XLR, схема
на дискретных элементах), линейный вход (симметричный джек), регулятор
чувствительности, трехполосный эквалайзер, регулятор уровня посыла,
регулятор панорамы, вращаемый фейдер уровня и пиковый светодиодный
индикатор. На всех моноканалах есть гнезда разрывов для подключения
внешних приборов обработки. Фантомное питание (+48 В) включается для
всех микрофонных входов сразу.
Каждый стереоканал имеет два линейных входа (джеки), трехполосный
эквалайзер, регулятор уровня посыла, регулятор баланса, вращаемый фейдер
уровня и пиковый светодиодный индикатор.
Шина посыла на внешние эффекты (после фейдера) имеет моновыход
(джек).
Есть пара основных линейных выходов (симметричные джеки) с вращаемым
фейдером уровня, пара мониторных выходов (несимметричные, джеки) и
выход для наушников (джек) с общим регулятором уровня. Кроме того, два
входа и два выхода для двухдорожечных устройств (RCA), стереовозврат (на
двух джеках) с регуляторами уровня, два 6-сегментных светодиодных
индикатора уровня, а также кнопки назначения входов для двухдорожечных
устройств на основные выходы и мониторную матрицу.
Встроенный процессор эффектов имеет 24-разрядные аналого-цифровые и
цифро-аналоговые преобразователи, все вычисления производятся также в
24-разрядном виде. Один из 256 нередактируемых патчей выбирается
переключателями PRESET и VARIATION, есть светодиодный индикатор уровня, и
кнопка заглушения процессора. Из имеющихся алгоритмов есть четыре вида
реверберации, задержка, хорус, фленджер и комбинированные.
Встроенный стерео усилитель DRAGONFLY выполнен по ключевой схеме.
Выходы – джеки, есть кнопка включения. Мощность усилителя в RMS: 2х50 Вт
при 4 Ом; 2х25 Вт при 8 Ом
Сигнал/шум моноканала >115 дБ. Диапазон частот 10 Гц...55 кГц
(+-3 дБ), коэффициент гармоник <0,005% (1 кГц, +4 дБ). Шум
мастер-шины 100 дБ (фейдеры – на 0 дБ, каналы заглушены) и 90 дБ
(фейдеры на 0 дБ, регулятор чувствительности всех каналов на значении
UNITY: сигнал +4 дБ на выходе и 0 дБ на индикаторе микшера при сигнале
+4 дБ на любом линейном входе).
Питание осуществляется от внешнего массивного адаптера.
Габариты микшера 185x247x72 мм, масса 3,49 кг.
