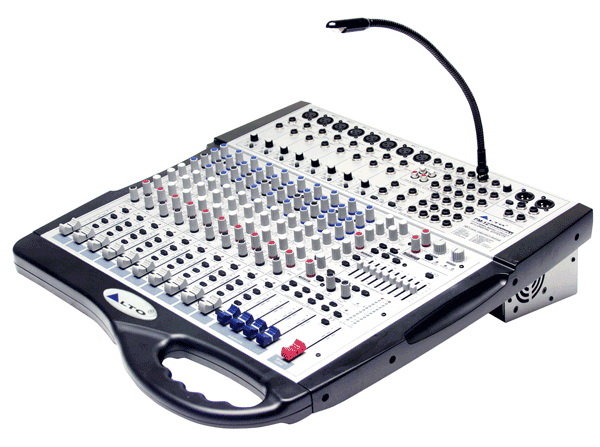

Аудио микшер с усилителем 2х300 Вт/4 Ом (ключевой, Класс D), имеет
восемь моноканалов, два стереоканала, четыре подгруппы, четыре шины
посылов на эффекты и включаемый в разрыв мастер шины 9-ти полосный
стерео эквалайзер. Каждый моноканал содержит микрофонный вход
(симметричный позолоченный XLR, схема на дискретных элементах), линейный
вход (симметричный джек), кнопку включения обрезного фильтра НЧ (18
дБ/окт, частота среза 75 Гц), регулятор чувствительности, трехполосный
эквалайзер с полупараметрической серединой, четыре регулятора уровня
посылов, регулятор панорамы, фейдер уровня, кнопки назначения сигнала на
подгруппы, основную шину микширования, шину прослушивания и пиковый
светодиодный индикатор. На всех моноканалах есть гнезда разрывов для
подключения внешних приборов обработки. Фантомное питание (+48 В)
включается для всех микрофонных входов сразу. Каждый стереоканал имеет
два линейных входа (симметричные, джеки), четырехполосный эквалайзер,
четыре регулятора уровня посылов, регулятор баланса, фейдер уровня,
кнопки назначения сигнала на подгруппы, основную шину микширования, шину
прослушивания и пиковый светодиодный индикатор. Шины посылов на внешние
эффекты (две переключаемые до/после фейдера, две после) имеют
моновыходы (джеки). Есть две пары основных линейных выходов
(симметричные, XLR и джеки) с разрывами (джеки), фейдером уровня и
переключателем +4/-30 дБ, моно выход с регулятором уровня, пара
мониторных выходов (несимметричные, джеки), выходы подгрупп с разрывами
(джеки) и два выхода для наушников (джеки) с общим регулятором уровня.
Кроме того, два входа и два выхода для двухдорожечных устройств (RCA),
четыре стереовозврата (каждый на двух джеках) с регуляторами уровня, два
12-сегментных светодиодных индикатора уровня, а также кнопки назначения
входов для двухдорожечных устройств на основные выходы и мониторную
матрицу.
Встроенный процессор эффектов имеет 24-разрядные аналого-цифровые и
цифро-аналоговые преобразователи, все вычисления производятся также в
24-разрядном виде. Один из 256 нередактируемых пэтчей выбирается
переключателями PRESET и VARIATION, есть светодиодный индикатор уровня, и
кнопка заглушения процессора. Из имеющихся алгоритмов есть четыре вида
реверберации, задержка, хорус, фленджер и комбинированные.
Сигнал/шум моно и стерео каналов 115 дБ, частотный диапазон 10…55000
Гц (+-3 дБ), THD&N 0,005% (+4 дБ).
Шум мастер-шины 100 дБ (фейдеры – на 0 дБ, каналы заглушены) и 90дБ
(фейдеры на 0 дБ, регулятор чувствительности всех каналов на значении
UNITY: сигнал +4 дБ на выходе и 0 дБ на индикаторе микшера при сигнале
+4 дБ на любом линейном входе)
Выходы усилителя – на разъемах Speakon и 1/4” джеках.
Есть гнездо BNC для установки 12 В лампы подсветки.
Габариты микшера 608x524x30/120 мм, вес 6 кг.
