Описание

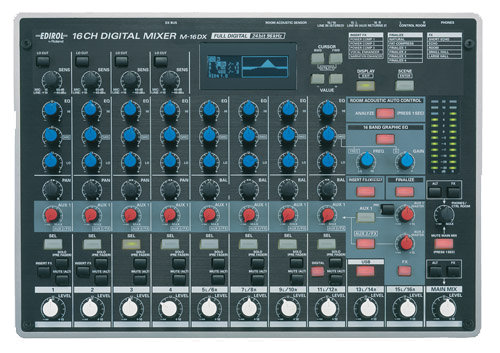

16-канальный цифровой микшер EDIROL M-16DX
Модель EDIROL MD-16 DX позволяет сводить миксы в безупречном звучании 24-бита/96КГц, отслеживая спектр сигнала на контрастном ЖК-дисплее с подсветкой.
M-16DX содержит мощные встроенные эффекты, инновационную функцию Room Acoustic Control, компенсирующую недостатки акустики комнаты. Цифровая и аудио коммутация для удобства разнесена по двум разным модулям: коммутационный модуль (может быть размещена в рэке) и управляющий микшер-контроллер (размещается на столе).
* 16-канальный цифровой микшер с внутренней обработкой 24-бит/96КГц
* 3-полосный эквалайзер (устанавливаются добротность диапазона Q и его частота Freq.) с графическим ЖК-дисплеем для точного формирования звука.
* Легкий в использовании, управляется также, как аналоговые микшеры
* Комплект «два в одном» микшер-контроллер микшер + коммутационный модуль
* Функция «Room Acoustic Control» для автоматической компенсации погрешностей акустики комнаты
* Встроенные эффекты профессионального качества, включая эффекты COSM, реверберации и мастеринга (финализации).
* Гибкая секция сходов/выходов включает четыре высококачественных микрофонных предусилителя и цифровые входы/выходы.
* Аудио интерфейс USB 2.0 позволяет передавать по одному USB-кабелю 18 входных каналов и 2 выходных для многодорожечной записи на компьютер
* AC адаптер и соединительный кабель (2 метра) в комплекте
* В комплекте студийное программное обеспечение Cakewalk SONAR LE CD-ROM
24/96 цифровая обработка аудио
Хотите улучшить качество Ваших миксов? M-16DX содержит мощный 24-битный/96КГц цифровой процессор, дающий базу для кристально ясного сведения. Испытайте возможности качественного цифрового микширования по доступной цене.
Управление 3-полосным эквалайзером
Каждый канал содержит ручки кнопку фильтра НЧ Low-Cut Filter, ручки трехолосного параметрического эквалайзера EQ, ручки панорами Pan, ручку уровня посыла на эффекты Aux, кнопку выбора канала для редактирования Select, кнопку заглушения/солирования Solo/Mute и ручку общего уровня Level.
Эквалайзер позволяет задавать добротность и частоту среднечастотного диапазона Q & Frequency, что позволяет более точно формировать звук каждого канала.
M-16DX в студии С помощью внутренней цифровой обработки 24-бита/96 кГц можно формировать звук встроенным эквалайзером и эффектами без боязни потери качества.
Модульная структура микшера
Пускай небольшие размеры M-16DX не вводят вас в заблуждение.
M-16DX – это микшер нового поколения, содержащий два модуля: микшер-контроллер Mix Controller для Вашего рабочего стола и коммутационную панель I/O Module, который можно установить в рэк.
Вместе эти два составляющих дают широкие возможности для записи и работы с аудио.
Новшество EDIROL – функция "Room Acoustic Control"
Портативный микшер M-16DX содержит встроенный ЖК-дисплей с подсветкой, позволяющий удобно устанавливать параметры эффектов и следить за спектром Вашего микса!
Кроме того, новая функция Room Acoustic Control автоматически анализирует и выравнивает АЧХ Вашей студии. Для этого микшер генерирует сигнал белого шума, и встроенным микрофоном ловит полученный звук. После этого, исходя из особенностей Вашего помещения и акустических систем, автоматически выставляются параметры многополосного эквалайзера.
Мощные встроенные эффекты
В M-16DX встроен полнофункциональный цифровой процессор эффектов, с эффектами COSM, реверберации/эхо и мастеринга (финализации).
Аудио интерфейс USB 2.0 на 18 входных и 2 выходных каналов
Цифровая и аналоговая коммутация гибка и допускает множество вариантов подключения.
Каналы 1-4 содержат качественные микрофонные предусилители с фантомным питанием; каналы 1 и 2 также допускают прямое подключение гитары и баса (включен переключатель Hi-Z).
На каналы 11 и 12 можно подать цифровой сигнал через S/PDIF (коаксиальный или оптический).
USB-порт 2.0 позволяет микшеру работать как многодорожечный аудио интерфейс.
* При использовании микшера в качестве многодорожечного USB-аудиоинтерфейса, в режиме 96КГц эффекты мастеринга (финализации) недоступны.
Дополнительно поставляется: DXC-7: соединительный кабель (7 м)
Количество входных каналов 16
AD/DA преобразование
Частота дискретизации: 44.1/48.0/96.0 кГц, обработка сигнала: 24 бита
АЧХ
96.0 кГц: от 20Гц до 40 кГц (+3/-3 dB ),
48.0 кГц: от 20 Гц до 22КГц (+3/-3 dB ),
44.1 кГц: от 20 Гц до 20 кГц (+3/-3 dB )
Номинальный уровень входного сигнала
Разъемы Mic Input 1-4: от -60 до -10 dBu,
разъемы Input 1-4: от -40 до +10 dBu,
разъемы Input 5-16: 0 dBu,
разъемы Input 15-16 (RCA типа «тюльпан», стерео миниджек): -10 dBu
Входной импеданс
Разъемы Mic Input 1-4: 1.5 кОм
Разъемы Input 1-4: 20 кОм
Разъемы Input 5-16: 20 кОм,
Разъемы Input 15-16 (стерео миниджек): 14 кОм
Номинальный уровень выходного сигнала
Разъем Main Output / Alt Output / Aux Send 1-2: +0 dBu,
Разъем 2- Track Output L - R: -10 dBu,
Разъем Control Room Output: -6 dBu
Максимальный уровень выходного сигнала: + 22 dB
Выходной импеданс
Разъем Main Output / Alt Output / Aux Send 1-2: 600 Ом
разъем 2- Track Output L - R: 1 кОм
Дисплей
Графический ЖК-экран 122х32 точек (с подсветкой)
Коммутация
Коммутационный модуль
Входные разъемы Mic Input 1-4: разъем XLR (балансный с возможностью фантомного питания +48 В),
Входные разъемы Input 1-14: разъем типа "джек" 1/4 дюйма TRS (балансный)
Разъемы Input 15-16: RCA типа "тюльпан"
Выходной разъем Main Output L - R: разъем типа "джек" 1/4 дюйма TRS (балансный)
Выходной разъем Alt Output L - R: разъем типа «джек» 1/4 дюйма TRS (балансный),
Разъем Aux Send 1-2: разъем типа "джек" 1/4 дюйма TRS (балансный),
Разъем 2- Track Output L - R: RCA типа "тюльпан",
Цифровой вход: оптический/коаксиальный тип,
Цифровой выход: оптический/коаксиальный тип,
Разъем DX BUS (D-SUB 15),
Порт USB
Микшер-контроллер
Входной разъем Input 15-16, разъем типа джек 1/4 дюйма (балансный),
Стерео миниджек,
Разъем для наушников (стерео джек 1/4 дюйма),
Разъем Control Room Output L - R: разъем типа «джек» 1/4 дюйма (балансный),
Разъем DX BUS ( D-SUB15)
Цифровой процессор эффектов
Функция компенсации акустики помещения Room Acoustic Control (с помощью встроенного микрофона),
16-полосный графический эквалайзер,
Мастеринг (финализация): энхансер/мультиполосный компрессор лимитер,
Эффекты, включаемые в разрыв цепи: компрессор, вокальный энхансер/речевой энхансер
Реверберация и эхо: короткое эхо, эхо, реверберации комнаты, реверберация маленького зала, реверберация большого зала USB
Число каналов: 18 каналов для записи, 2 канала для воспроизведения, полный дуплекс.
Другое
Питание DC 9 В (АС адаптер) Фантомное питание +48 В/5мА (каждый вход)
Габариты и Вес
I / O модуль
Ширина: 28,0 см
Глубина: 21,9 см
Высота: 4,4 см
Вес: 1,6 кг
Микшер-контроллер
Ширина: 31,1 см
Глубина: 21,59 см
Высота: 4,59 см
Вес: 1,2 кг
В комплекте
Руководство пользователя, кабель для подключения коммутационного модуля к микшеру-контроллеру (D-SUB 15, 2 м), драйвер на компакт-диске, компакт диск с SONAR LE, адаптер питания, крепление адаптера в рэке, резиновые ножки (для коммутационной панели), лицензионное соглашение
*Технические спецификации могут быть изменены без предварительного уведомления.
