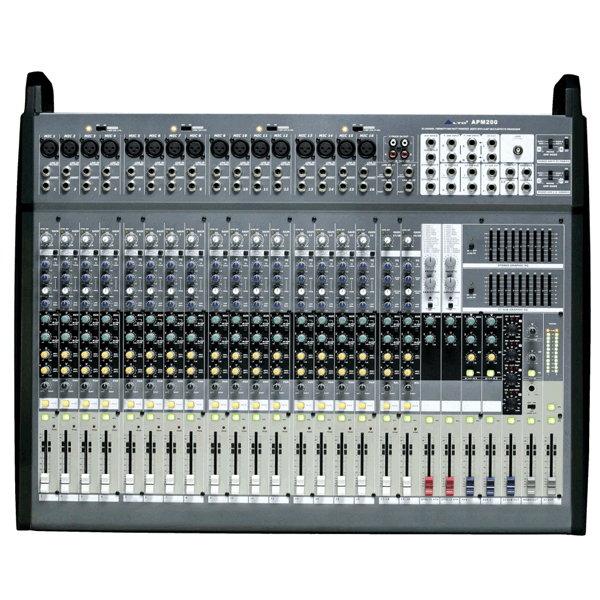

Аудио микшер с двумя стерео усилителями А-В=2x750Вт/4 Ом (EIAJ)
2х520Вт/4 Ом С-D=2х500 Вт/4 Ом (EIAJ) 2x340Вт/4 Ом (RMS), имеет 16
моноканалов, два стереоканала, три подгруппы, четыре шины посылов на
эффекты и включаемый в разрыв мастер шины 9-ти полосный стерео
эквалайзер. Каждый моноканал содержит микрофонный вход (симметричный
позолоченный XLR, схема на дискретных элементах), линейный вход
(симметричный джек), кнопку включения обрезного фильтра НЧ (18 дБ/окт,
частота среза 75 Гц), регулятор чувствительности, трехполосный
эквалайзер с полупараметрической серединой, четыре регулятора уровня
посылов, регулятор панорамы, фейдер уровня, кнопки отключения "MUTE",
шину прослушивания с подсветкой и пиковый светодиодный индикатор. На
всех моноканалах есть гнезда разрывов для подключения внешних приборов
обработки. Два выключатели фантомного питания (+48 В) включается для
четырёх микрофонных входов сразу. Каждый стереоканал имеет два линейных
входа (симметричные, джеки), четырехполосный эквалайзер, четыре
регулятора уровня посылов, регулятор баланса, фейдер уровня, кнопки
отключения "MUTE", шину прослушивания с подсветкой и пиковый
светодиодный индикатор. Шины посылов на внешние эффекты (две
переключаемые до/после фейдера, две после) имеют моновыходы (джеки).
Есть две пары основных линейных выходов (симметричные, XLR и джеки) с
разрывами (джеки) и 2х9-EQ полосный графический экволайзер, фейдером
уровня и переключателем +4/-30 дБ, моно выход с регулятором уровня и
переключателем на обрезной фильтр с подстройкой частоты обреза для
подачи НЧ сигнала на субвуфер, пара мониторных выходов (несимметричные,
джеки), выходы подгрупп с разрывами (джеки) и выход для наушников
(джеки) с общим регулятором уровня. Кроме того, два входа и два выхода
для двухдорожечных устройств (RCA), три стереовозврата (каждый на двух
джеках) с регуляторами уровня, два 12-сегментных светодиодных индикатора
уровня, а также фейдер уровня и кнопки шины прослушивания "PFL/AFL".
Встроенные два процессора эффектов каждый имеет 24-разрядные
аналого-цифровые и цифро-аналоговые преобразователи, все вычисления
производятся также в 24-разрядном виде. Один из 256 нередактируемых
пэтчей выбирается переключателями PRESET и VARIATION, есть светодиодный
индикатор уровня, и кнопка заглушения процессора. Из имеющихся
алгоритмов есть четыре вида реверберации, задержка, хорус, фленджер и
комбинированные.
Таг-же имеется выключатели питания встроенных усилителей,
переключатели режимов работы усилителей "Stereoс/Bridg/AUX1-Mono" и
регуляторы уровня входногосигнала на каждый канал усилителей.
Сигнал/шум моно и стерео каналов 115 дБ, частотный диапазон 10…55000
Гц (+-3 дБ), THD&N 0,005% (+4 дБ).
Шум мастер-шины 100 дБ (фейдеры – на 0 дБ, каналы заглушены) и 100
дБ (фейдеры на 0 дБ, регулятор чувствительности всех каналов на значении
UNITY: сигнал +4 дБ на выходе и 0 дБ на индикаторе микшера при сигнале
+4 дБ на любом линейном входе)
Выходы усилителя – на разъемах Speakon и 1/4” джеках.
Есть гнездо BNC для установки 12 В лампы подсветки.
Габариты микшера 565x710x145 мм,
Вес 16,3 кг.
